LEWA metering system

Systemy dozowania dostosowane do indywidualnych potrzeb klientów firmy LEWA

Czy w Twoim procesie produkcyjnym obowiązuje jakaś specjalna procedura, która wymaga zastosowania niestandardowego systemu dozowania? Jeśli tak, jesteś we właściwym miejscu: Od ponad 60 lat firma LEWA tworzy dostosowane do indywidualnych potrzeb klienta systemy dozowania i obsługuje każdą fazę procesu, od planowania i produkcję, po instalację i konserwację.

Nasz system osiąga wydajność od 10 ml/h do 180 m3 i ciśnienie tłoczenia do 1200 bar.

Systemy dozowania firmy LEWA
Zaprojektowany na zamówienie system do każdego zastosowania.

Dozowanie, chłodzenie, podgrzewanie, sterowanie, regulacja – nasze systemy dozowania specyficzne dla klienta zapewniają integrację pomp, oprzyrządowania i akcesoriów. Firma LEWA uwzględnia Twoje zastosowanie i specyfikację, stosowaną przez Ciebie logikę interfejsu i pomysły i wdraża je starannie oraz kompleksowo.

Zajmujemy się wszystkimi czynnościami związanymi z planowaniem wstępnym, zbieraniem danych na miejscu instalacji, przeprowadzaniem testów i obliczeń dla pomocniczych systemów oraz warunków ciśnienia. System dozowania lub system napełniania jest zintegrowany z nowym lub dotychczasowym urządzeniem.

LEWA metering system

Powody, dla których warto wybrać system dozowania firmy LEWA

Firma LEWA projektuje i tworzy gotowe systemy dozowania ze sterowaniem w pętli zamkniętej ze sprzętem monitorującym i testującym prawdopodobieństwo do różnych procesów produkcyjnych.

Experience and consulting

Lata doświadczeń w zakresie projektowania perfekcyjnych systemów dozowania

Mamy wiele lat doświadczeń w mieszaniu płynów różnej lepkości, w różnych temperaturach i przy różnych poziomach ciśnienia. Korzystamy z tej wiedzy podczas tworzenia specyficznych dla klienta systemów dozowania dla firm działających w różnych branżach.


Customer-specific Design

Eksperci w dozowaniu i zatłaczaniu cieczy

Nasza specjalistyczna wiedza w zakresie technologii pozwalająca uzyskać doskonałe wyniki w procesach dozowania i zatłaczania jest dostępna na całym świecie. Mamy również bogate doświadczenie w postępowaniu z koniecznymi czasami przebywania, okresami bezczynności, okresami po mieszaniu, dodatkiem ciepła i usuwaniem w reakcjach procesowych.

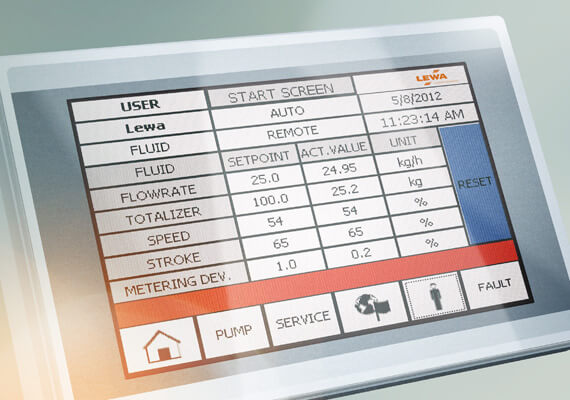

Smartcontrol Controls

Układ sterowania jako inteligentne centrum systemu dozowania

Precyzyjne, szybkie sterowanie dozowanym przepływem w przypadku zmian zadanych wartości lub innych odchyleń zapewnia zawsze najwyższą jakość produktu końcowego. Jest to możliwe do uzyskania dzięki systemowi sterowania stworzonemu przez firmę LEWA, który w sposób ciągły monitoruje prawdopodobieństwo wystąpienia wartości zadanych i rzeczywistych. Nasze systemy są wyposażone w złącza PLC do Profibus DP, CAN, MOD-Bus lub Ethernetu.

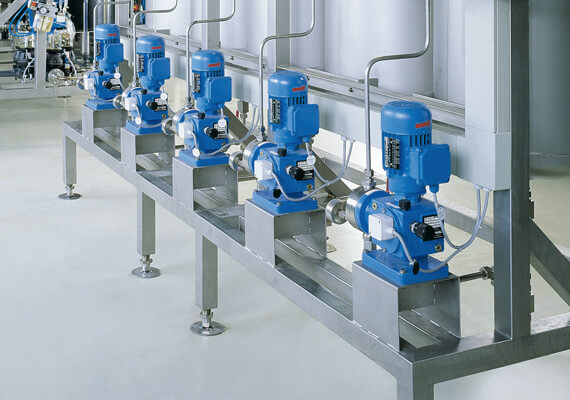

Heart of the system

Pompy LEWA są sercem naszych systemów

Preferujemy stosowanie naszych własnych membranowych pomp dozujących produkowanych w naszych zakładach dla systemów dozowania, mieszania i napełniania. Charakteryzują się one stałą długością skoku i regulacją prędkości przy zapewnieniu dokładnego i obszernego zakresu regulacji. Ciśnienie praktycznie nie ma wpływu na charakterystykę dozowania, co sprawia, że monitorowanie jest proste i dokładne. Co więcej, bardzo duża dokładność dozowania w połączeniu z systemem pomiaru i monitorowania przepływu zapewnia niezawodną i powtarzalną pracę.


Integracja z komponentami innych dostawców

Nasza specjalistyczna wiedza jest pomocna również w przypadku integracji pomp innego typu, pod warunkiem, że ich wykorzystanie skutkuje lepszymi rezultatami pod kątem zastosowania, natężenia przepływu lub składu pompowanej cieczy: Wszystkie komponenty są dostosowane tak, by idealnie spełniać Twoje wymagania.

Zgodność ze wszystkimi międzynarodowymi standardami i normami

W fazie projektu objaśniamy wszystkie krajowe i międzynarodowe standardy oraz przepisy, a także wymagania stawiane przez indywidualnego klienta i wymagania specyficzne dla danego produktu. Nasze systemy są opracowywane zgodnie z TÜV, API oraz innymi specyfikacjami.


Firma LEWA dostarcza systemy dozowania idealnie spełniające wymagania klientów. Aby to osiągnąć, stosujemy nasz wypróbowany i przetestowany system modularny z różnymi komponentami zgodnie z potrzebami określonego zastosowania.

Podstawowe komponentyDodatkowe komponenty
  • Membranowe pompy dozujące LEWA lub alternatywy
  • Instalacja rurowa
  • Konstrukcja ramowa
  • Zbiorniki
  • Systemy sterowania/regulacji
  • Szafka sterująca
  • Elementy chłodzące/grzewcze
  • Przepływomierze
  • Filtry
  • Systemy monitorujące ciśnienie
  • Armatura odcinająca

Opcje

Technologia intellidrive

Za pomocą wysoce dynamicznego serwomotora można dostosować skok pompy odpowiednio do wymagań swojego systemu i procesu.

Różne typy jednostki napędowej

Elastycznie reagujemy na warunki środowiskowe: Pompy w naszych Zespołach zatłaczania chemikaliów są napędzane silnikami elektrycznymi (energią słoneczną), na sprężone powietrze, gaz lub silnikami wysokoprężnymi.

Możliwość czyszczenia CIP i SIP dla zastosowań w przemyśle farmaceutycznym

Do zastosowań w przemyśle farmaceutycznym, kosmetycznym i spożywczym oferujemy nasze pompy oraz systemy w wykonaniu sanitarnym i higienicznym, które spełniają wszystkie standardy oraz normy.

Zawory dostosowane do potrzeb aplikacji

LEWA wykorzystuje liczne specjalne typy zaworów, takie jak specjalnie utwardzone zawory do gazów skroplonych lub zawory z minimalną nieprzepłukiwalną przestrzenią do produkcji w sektorze spożywczym i farmaceutycznym.

Instalacje rurowe według wszystkich standardów

Instalacje rurowe naszych systemów mogą być zaprojektowane według różnych standardów: instalacje mleczarskie, DIN, ANSI, JIS, Ermeto, Swagelok, Aminco HP, Tri-Clamp itp.

Badanie przez ekspertów i instytucje

Chętnie zapewniamy także wykresy wydajności i certyfikaty testów ciśnienia statycznego, oferowane także przez TÜV, Germanischer Lloyd, Lloyd R. S. lub inne instytucje.

Nadzór nad uruchomieniem na całym świecie

Dzięki globalnej sieci serwisowej, wprowadzamy sprzęt do eksploatacji oraz zapewniamy serwis techniczny bezpośrednio w lokalizacji klienta - zarówno na lądzie, jak i na morzu.

Kompletna dokumentacja

Klienci otrzymują dokumentację techniczną i certyfikaty, w tym instrukcje eksploatacji, a także projekty i badania szczegółowe w różnych językach.

Testowanie, akceptacja i inspekcje

Upewnij się, że wszystko działa: Firma LEWA oferuje liczne usługi, łącznie z fabrycznym testem akceptacji (FAT) w miejscu produkcji lub u klienta (SAT), NDT oraz PMI.

Referencje

  • CO2 Metering of liquid CO2 (blowing agent)

    CO2 Dozowanie płynnego CO2 (środek porotwórczy)

    CO2 Dozowanie płynnego CO2 (środek porotwórczy)

    Wymagania klienta: Do produkcji materiałów izolacyjnych wymagane jest dozowanie płynnego CO2 (środek porotwórczy)

    Zakres dostaw firmy LEWA: System

    Szczegóły dostawy: System dozowania na zamówienie klienta z 1 membranową pompą dozującą LEWA ecoflow, typ LDB1 / M200, jednostka chłodząca, przepływomierz masowy, system DCS ze sterowaniem na podstawie ustawień wartości zadanej

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow
    LEWA ecofoam

    CieczCiśnienie w [bar]Wydajność w l/h
    Dwutlenek węgla3004,2
    RynekProces
    Włókna syntetyczne -
    Materiały syntetyczne / Tworzywa sztuczne
    Środki porotwórcze,
    Ekspandowana pianka, Wytłaczanie
  • Metering of liquid CO2 (blowing agent)

    Dozowanie płynnego CO2 (środek porotwórczy)

    Dozowanie płynnego CO2 (środek porotwórczy)

    Wymagania klienta: Do produkcji materiałów izolacyjnych wymagane jest dozowanie płynnego CO2 (środek porotwórczy)

    Zakres dostaw firmy LEWA: Konstrukcja ramowa

    Szczegóły dostawy: 1 system dozowania na zamówienie klienta z 1 membranową pompą dozującą LEWA ecoflow, typ LDE3 / M200, jednostka chłodząca, przepływomierz masowy, system DCS ze sterowaniem na podstawie ustawień wartości zadanej

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow

    CieczCiśnienie w [bar]Wydajność w l/h
    Dwutlenek węgla414100
    RynekProces
    Włókna syntetyczne -
    Materiały syntetyczne / Tworzywa sztuczne
    Środki porotwórcze;
    Ekspandowana pianka, Wytłaczanie
  • Metering of liquid butane (blowing agent)

    Dozowanie płynnego butanu (środek porotwórczy)

    Dozowanie płynnego butanu (środek porotwórczy)

    Wymagania klienta: Do produkcji materiałów izolacyjnych oraz opakowaniowych wymagane jest dozowanie płynnego butanu (środek porotwórczy)

    Zakres dostaw firmy LEWA: System

    Szczegóły dostawy: 1 system dozowania na zamówienie klienta z 1 membranową pompą dozującą LEWA ecoflow , typ LDC3 / M910S, przepływomierz masowy, orurowanie, filtr, regulator ciśnienia oraz szafka sterująca ze sterownikiem smart control firmy LEWA

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow
    Sterownik LEWA smart control

    CieczCiśnienie w [bar]Wydajność w l/h
    Butan34030
    RynekProces
    Włókna syntetyczne -
    Materiały syntetyczne / Tworzywa sztuczne
    Środki porotwórcze,
    Ekspandowana pianka, Wytłaczanie
  • Metering of antistatic agent

    Dozowanie środków antystatycznych

    Dozowanie środków antystatycznych

    Wymagania klienta: W procesie rafinacji dodatki muszą być rzetelnie dozowane

    Zakres dostaw firmy LEWA: System

    Szczegóły dostawy: System dozowania na zamówienie klienta w całości zainstalowany w pojemniku z 2 membranowymi pompami dozującymi LEWA ecoflow, typ LDB / M900, dla obszarów zagrożonych strefy 1, tłumik pulsacji, filtr siatkowy, zawory, przetwornik ciśnienia oraz przepływomierz masowy

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow

    CieczCiśnienie w [bar]Wydajność w l/h
    Środek antystatyczny1450
    RynekProces
    Rafinacja ropy naftowej / RafinerieDodatek (produkty końcowe tj. paliwo, wosk)
  • Metering of butane (blowing agent)

    Dozowanie butanu (środek porotwórczy)

    Dozowanie butanu (środek porotwórczy)

    Wymagania klienta: Do produkcji materiału izolacyjnego potrzebny jest system dozowania butanu (środka porotwórczego)

    Zakres dostaw firmy LEWA: System

    Szczegóły dostawy: System dozowania na zamówienie klienta z 1 membranową pompą LEWA ecoflow, typ LDD3 / M910, jednostka chłodząca, przepływomierz masowy, system DCS ze sterowaniem na podstawie ustawień wartości zadanej

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow
    LEWA ecofoam

    CieczCiśnienie w [bar]Wydajność w l/h
    Butan35088
    RynekProces
    Włókna syntetyczne -
    Materiały syntetyczne / Tworzywa sztuczne
    Środki porotwórcze,
    Ekspandowana pianka, Wytłaczanie
  • Metering of liquid butane (blowing agent)

    Dozowanie płynnego butanu (środek porotwórczy)

    Dozowanie płynnego butanu (środek porotwórczy)

    Wymagania klienta: Do produkcji materiałów izolacyjnych wymagany jest system dozowania dla płynnego butanu (środek porotwórczy)

    Zakres dostaw firmy LEWA: System

    Szczegóły dostawy: 1 system dozowania na zamówienie klienta z 1 membranową pompą dozującą LEWA ecoflow, typ LDE3 / M900, przepływomierz masowy, system DCS ze sterowaniem na podstawie ustawień wartości zadanej

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow
    LEWA ecofoam

    CieczCiśnienie w [bar]Wydajność w l/h
    Butan350100
    RynekProces
    Włókna syntetyczne -
    Materiały syntetyczne / Tworzywa sztuczne
    Środki porotwórcze,
    Ekspandowana pianka, Wytłaczanie
  • Metering of dispersion of polymers

    Dozowanie dyspersji polimerów

    Dozowanie dyspersji polimerów

    Wymagania klienta: Do produkcji dachówek potrzebny jest system dozowania dla dyspersji polimerów

    Zakres dostaw firmy LEWA: Konstrukcja ramowa

    Szczegóły dostawy: 1 system dozowania na zamówienie klienta z 1 membranową pompą dozującą LEWA ecoflow, typ LDE1 / M900, z ograniczonym zjawiskiem pulsacji przy 2 różnych wartościach ciśnienia, 2 zawory ograniczające ciśnienie, jednostka sterująca

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow

    CieczCiśnienie w [bar]Wydajność w l/h
    Polimer80300
    RynekProces
    Włókna syntetyczne - Materiały syntetyczne / Tworzywa sztuczneDyspersje
  • Metering of flame retardant

    Dozowanie środków zmniejszających palność

    Dozowanie środków zmniejszających palność

    Wymagania klienta: W produkcji tworzyw sztucznych muszą być dozowane środki zmniejszające palność

    Zakres dostaw firmy LEWA: System

    Szczegóły dostawy: W pełni elektryczny system dozowania na zamówienie klienta z ogrzewaniem i izolacją, 1 pompa zębata, zbiornik magazynowy, filtr siatkowy, zawory, przepływomierz masowy oraz szafka sterująca, dla temperatury roboczej 80°C

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow
    LEWA ecofoam

    CieczCiśnienie w [bar]Wydajność w l/h
    Środki zmniejszające palność13714
    RynekProces
    Włókna syntetyczne - Materiały syntetyczne / Tworzywa sztucznePoliester
  • Metering of flame retardant (Irganox 1081)

    Dozowanie środków zmniejszających palność (Irganox 1081)

    Dozowanie środków zmniejszających palność (Irganox 1081)

    Wymagania klienta: W produkcji tworzyw sztucznych wymagane jest dozowanie środków zmniejszających palność

    Zakres dostaw firmy LEWA: System

    Szczegóły dostawy: System dozowania na zamówienie klienta w całości zainstalowany w ogrzewanej szafce, z 1 pompą dozującą LEWA ecoflow, typ LDB1 / M900, filtr siatkowy, zawory, przepływomierz masowy oraz szafka sterująca z 50 l zbiornikiem topnienia, dla temperatury roboczej 100°C.

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow

    CieczCiśnienie w [bar]Wydajność w l/h
    Środki zmniejszające palność2014
    RynekProces
    Włókna syntetyczne - Materiały syntetyczne / Tworzywa sztucznePVC - E-PVC
  • Metering of chlorofluorocarbon (CFC) (blowing agent)

    Dozowanie chlorofluorowęglowodoru (CFC) (środek porotwórczy)

    Dozowanie chlorofluorowęglowodoru (CFC) (środek porotwórczy)

    Wymagania klienta: Do produkcji izolacyjnego materiału opakowaniowego wymagane jest dozowanie jako środka porotwórczego chlorofluorowęglowodoru (CFC), freonu 152 a

    Zakres dostaw firmy LEWA: System

    Szczegóły dostawy: System dozowania na zamówienie klienta z 1 membranową pompą dozującą LEWA ecoflow, typ LDC3 / M910, jednostka chłodząca, przepływomierz masowy, system DCS ze sterowaniem na podstawie ustawień wartości zadanej

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Membranowa pompa dozująca LEWA ecoflow
    LEWA ecofoam

    CieczCiśnienie w [bar]Wydajność w l/h
    Środek pieniący30030
    RynekProces
    Włókna syntetyczne -
    Materiały syntetyczne / Tworzywa sztuczne
    Środki porotwórcze,
    Ekspandowana pianka, Wytłaczanie
  • Metering of citric acid

    Dozowanie kwasu cytrynowego

    Dozowanie kwasu cytrynowego

    Wymagania klienta: W procesie ekstrakcji kwas cytrynowy powinien być rzetelnie dozowany

    Zakres dostaw firmy LEWA: Konstrukcja ramowa

    Szczegóły dostawy: 1 system dozowania na zamówienie klienta z 1 pompą w wykonaniu sanitarnym LEWA ecodos, typ 550

    Główne produkty LEWA:
    System dozowania na zamówienie klienta
    Pompa w wykonaniu higienicznym/sanitarnym LEWA ecodos

    CieczCiśnienie w [bar]Wydajność w l/h
    Kwas cytrynowy5550
    RynekProces
    Chemia / Środki farmaceutyczne / KosmetykiPodstawowe czynności (separacja, ekstrakcja)
  • Disposal of hydrocarbon condensate

    Utylizacja kondensatów węglowodorów

    Utylizacja kondensatów węglowodorów

    Wymagania klienta: Kondensat węglowodoru to odpad powstający przy produkcji gazu ziemnego. Do utylizacji wymagane są hermetycznie szczelne membranowe pompy procesowe

    Zakres dostaw firmy LEWA: Pompa

    Szczegóły dostawy: 2 membranowe pompy procesowe LEWA triplex, typ LDE3 montowany na konstrukcji ramowej z zadaszeniem

    Główne produkty LEWA: Konstrukcja ramowa na zamówienie klienta oraz zespół

    CieczCiśnienie w [bar]Wydajność w l/h
    Kondensat węglowodorów992 000
    RynekProces
    Na lądzie / Ropa naftowa i gaz ziemnyProdukcja gazu, Na lądzie

Dane techniczne

Dzięki naszemu wypróbowanemu i przetestowanemu systemowi modularnego i bogatemu portfolio pomp możemy tworzyć niestandardowe systemy, które zawsze dokładnie spełniają wymagania stawiane przez klienta.

Dane dotyczące wydajności

Ciśnienie tłoczenia, min. [bar] Ciśnienie tłoczenia, maks. [bar] Wydajność, min. [ml/h] Wydajność, maks. [ml/h] Praca, min. [°C] Praca, maks. [°C] Lepkość [mPa∙s]
0 1200 10 180 -40 +400 < 1500000

Wymiary instalacyjne*

Nieustannie dbamy o to, by obrys naszych systemów był minimalny. Pompy, przekładnie, silniki i orurowanie zawsze mają konstrukcję jak najmniejszych rozmiarów.

L [m]W [m]H [m]Ciężar segmentu** [maks. do]Zbiornik m³]
10,03,54,03250

* Wymiary instalacyjne są przybliżone
** Większe systemy w konstrukcji segmentowej; mogą być narzucone inne ograniczenia ze względu na ograniczenia transportowe i inne zatwierdzone przez klienta wymiary instalacyjne.

Branże

Ropa naftowa i gaz ziemny
Ropa naftowa i gaz ziemny

Ropa naftowa i gaz ziemny

Możesz zaufać 60 latom doświadczenia w dziedzinie konstruowania pomp, zespołów, pomp o konstrukcji ramowej i systemów do wydobycia ropy naftowej i gazu ziemnego na morzu i lądzie. Zapoznaj się z informacjami już teraz!
Więcej

Nawanianie gazu
Nawanianie gazu

Nawanianie gazu

LEWA – nawanianie gazu: Niestandardowe jednostki lub wypróbowane i przetestowane systemy – dostarczamy dokładnie to, czego potrzebujesz!
Więcej

Rafinerie
Rafinerie

Rafinerie

Dostarczamy urządzenia destylacyjne do przetwarzania ropy naftowej już od 60 lat. Więcej informacji uzyskasz od naszych ekspertów!
Więcej

Petrochemia
Petrochemia

Petrochemia

Dostarczymy Ci trwałe pompy i systemy dozowania do procesu hydrokrakowania. Więcej informacji uzyskasz od naszych ekspertów!
Więcej

Chemikalia
Chemikalia

Chemikalia

Firma LEWA dostarcza indywidualne pompy do chemikaliów i dopasowane do potrzeb klienta rozwiązania systemowe do różnych obszarów zastosowania w branży chemicznej.
Więcej

Tworzywa sztuczne
Tworzywa sztuczne

Tworzywa sztuczne

Firma LEWA wspiera Cię we wszystkich procesach komponowania składników, przetwarzaniu polietylenu i wytłaczaniu tworzyw sztucznych, dostarczając instalacje na zamówienie i systemy.
Więcej

Środki czyszczące i detergenty
Środki czyszczące i detergenty

Środki czyszczące i detergenty

Oferujemy niezawodne systemy sterowane w oparciu o recepturę do produkcji środków czyszczących i detergentów. Poproś ekspertów firmy LEWA o więcej informacji!
Więcej

Kosmetyki
Kosmetyki

Kosmetyki

Firma LEWA to solidny partner w dziedzinie produkcji artykułów kosmetycznych. Nasze systemy spełniają najbardziej rygorystyczne wymagania dotyczące jakości i higieny. Zapoznaj się z informacjami już teraz!
Więcej

Branża farmaceutyczna, nauk przyrodniczych i biotechnologiczna
Branża farmaceutyczna, nauk przyrodniczych i biotechnologiczna

Branża farmaceutyczna, nauk przyrodniczych i biotechnologiczna

Firma LEWA dostarcza pompy i systemy dla branży farmaceutycznej, nauk przyrodniczych i biotechnologicznej, które spełniają wszystkie wymagania dotyczące higieny. Z chęcią udzielimy Ci porady!
Więcej

Branża spożywcza
Branża spożywcza

Branża spożywcza

Stosuj pompy i rozwiązania systemowe firmy LEWA w procesach homogenizacji w branży spożywczej. Więcej informacji uzyskasz od naszych ekspertów!
Więcej

Energetyka
Energetyka

Energetyka

Dostarczamy pompy i systemy dla elektrowni i dostawców energii. Dowiedz się więcej na temat rozwiązań systemowych LEWA dla branży energetycznej.
Więcej

Zastosowania

Pliki do pobrania

Osoba do kontaktu

  • Sales Office Poland
  • LEWA NIKKISO Austria GmbH (Sp. z o.o.) Oddział w Polsce
  • +48 22 6358-204
  • info@lewa.pl

Znajdź odpowiednią serię produktów za pomocą nawigatora.

Pompy - Nawigator

Nie przegap żadnych nowości. Subskrybuj nasz newsletter.

Zarejestruj się
